鋼結構應用廣泛,我們天津當地被稱為“津沽棒”的濱海周大福金融中心超高層建筑就采用了鋼結構的形式。今天我們繼續聊一下關于鋼結構的變形檢測、外觀質量檢測、涂裝厚度檢測方面內容。 鋼結構變形檢測方面,可以分為整體垂直度和整體平面彎曲檢測,以及鋼梁側向變形檢測。依據國家標準《鋼結構工程施工質量驗收規范》(GB50205-2001)第10.3.4條,對受檢建筑物的整體垂直度和整體平面彎曲進行抽樣檢測,抽樣數量為對主要立面全部檢查,對每個所檢查的立面,除兩列角柱外,尚應至少選取一列中間柱。本次檢測我們共選取四個立面,每個立面除角柱外,在中部選取一根柱,共8根柱(4個角柱+4個立面中柱),作為抽樣檢測對象。

現場用經緯儀對主體結構的整體垂直度和整體平面彎曲進行了檢查,依據國家標準《鋼結構工程施工質量驗收規范》(GB50205-2001)檢查數量對主要立面進行全部檢查?！朵摻Y構工程施工質量驗收規范》(GB50205-2001)第10.3.4條規定,對單層鋼結構主體結構整體垂直度允許偏差為:H/1000,且不大于25.0mm;整體平面彎曲允許偏差為:L/1500,且不大于25.0mm。現場檢測情況見下圖,檢測結果見表1。

表1.整體垂直度和平面彎曲檢測結果

根據上述檢測結果,該工程整體垂直度和整體平面彎曲滿足《鋼結構工程施工質量驗收規范》(GB50205-2001)第10.3.4條的要求。

依據國家標準《鋼結構工程施工質量驗收規范》(GB50205-2001)第10.3.3條對該受檢建筑物鋼梁的側向變形進行抽樣檢測,抽樣數量為同類構件數的10%,且不應少于3件。本次檢測共選取5根鋼梁作為檢測對象。

現場用電子經緯儀和鋼尺對梁側向變形進行檢查,依據國家標準《鋼結構工程施工質量驗收規范》(GB50205-2001)第10.3.3條規定,對鋼梁允許側彎矢高為:當l≤30m時,允許偏差為l/1000,且不大于10.0mm。檢測結果如表2所示。

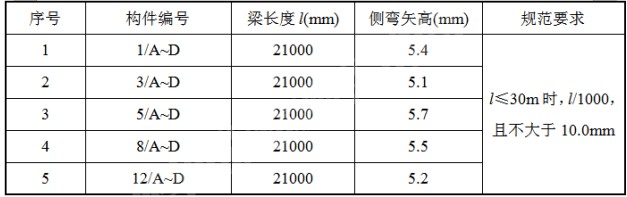

表2.梁側向變形檢測結果

根據上述檢測結果,該工程梁側向變形滿足《鋼結構工程施工質量驗收規范》(GB50205-2001)第10.3.3條的要求。可見,該廠房的整體垂直度和整體平面彎曲以及鋼梁側向變形值均符合規范要求,達到了施工質量驗收標準。

鋼構件外觀質量檢測方面,經現場檢測,該工程鋼梁、柱無裂紋、折疊、夾層、銹蝕、劃痕和麻點等不良缺陷,基本符合規范標準的相關要求。

鋼結構外觀質量

建筑物涂裝厚度檢測方面,依據國家標準《鋼結構現場檢測技術標準》(GB/T 50621-2010)第3.4.4條中A類檢測類別的要求,現場共抽取鋼梁、鋼柱共10個樣本,采用TIME-2500數字式覆厚測厚儀對鋼構件表面涂層未脫落部位進行檢測,詳細檢測結果見表3。

TIME-2500數字式覆厚測厚儀

表3.抽測構件涂層厚度檢測結果

根據上述檢測結果,各構件每處3個測點的涂層厚度平均值及同一構件上15個測點的涂層厚度平均值均大于鋼構件總干漆膜設計厚度125μm。因此,該建筑物涂層厚度滿足設計要求及《鋼結構現場檢測技術標準》(GB/T 50621-2010)第12.4.1條規定。

實際上后期我們也對該鋼結構廠房的高強螺栓安裝質量,獨立基礎的截面尺寸和配筋情況和基礎混凝土現齡期抗壓強度進行了檢測,均滿足設計強度和規范要求。

綜合上期來說,通過使用專業儀器設備檢測,該廠房鋼結構截面尺寸、定位軸線、里氏硬度(抗拉強度)、結構變形、外觀質量、涂裝厚度等方面均符合規范要求,主體結構施工質量均滿足設計要求,因此可得出結論:該廠房主體結構工程施工質量已達到驗收標準。
